Muntaketa

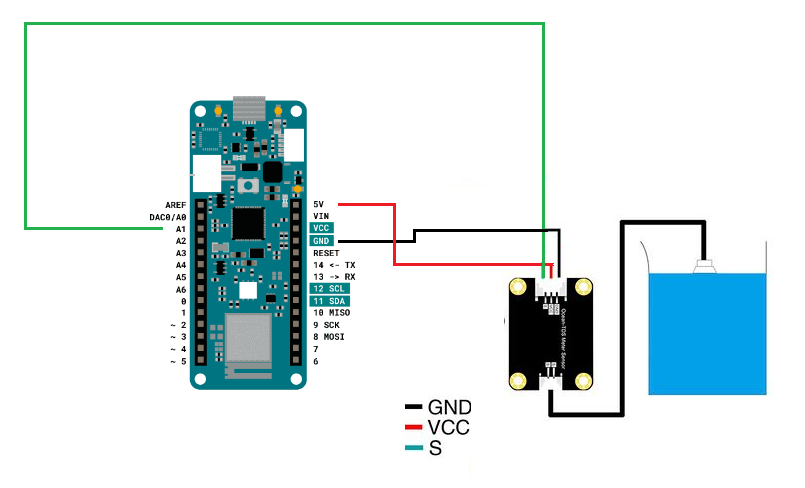

Fritzing diagrama

KONEXIOAK

GND ---> GND BELTZA
VCC ---> 5V GORRIA
S ---> A1 BERDEA

Mercedes Jimeno Badiola. *Fritzing diagrama TDS* (CC0)

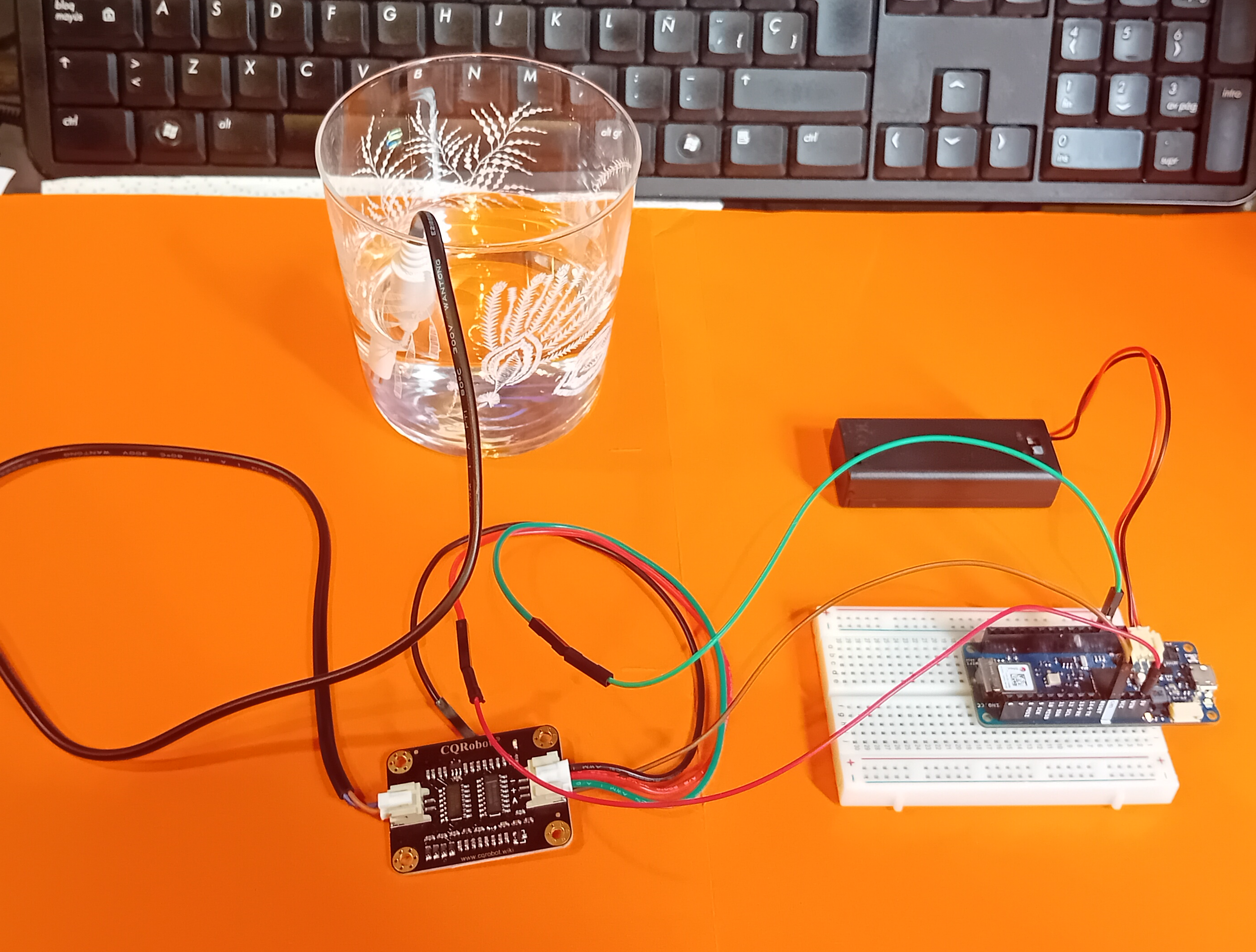

TDS sentsorea muntatzea

Aipatutako materialarekin, erabiltzen dugun uretan TDS balioa neurtzeko erabiliko dugun muntaketa sortzen dugu.

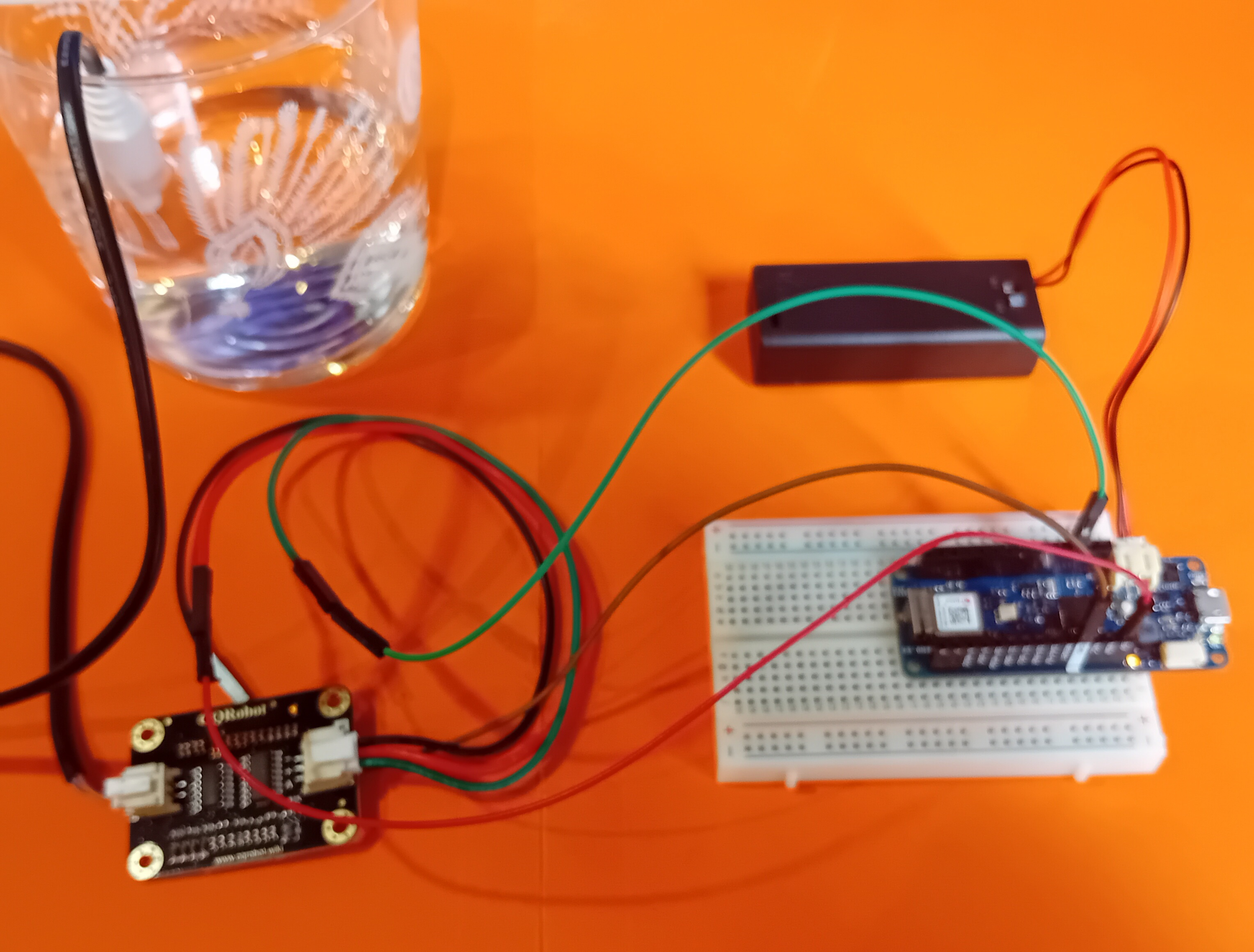

TDS muntaia — Mercedes Jimeno Badiola. *TDS* (CC0)

Muntaketa bideoa

Mercedes Jimeno Badiola - Asmoz Fundazioa (CC0)
Transkripzioa

LED_BUILTIN

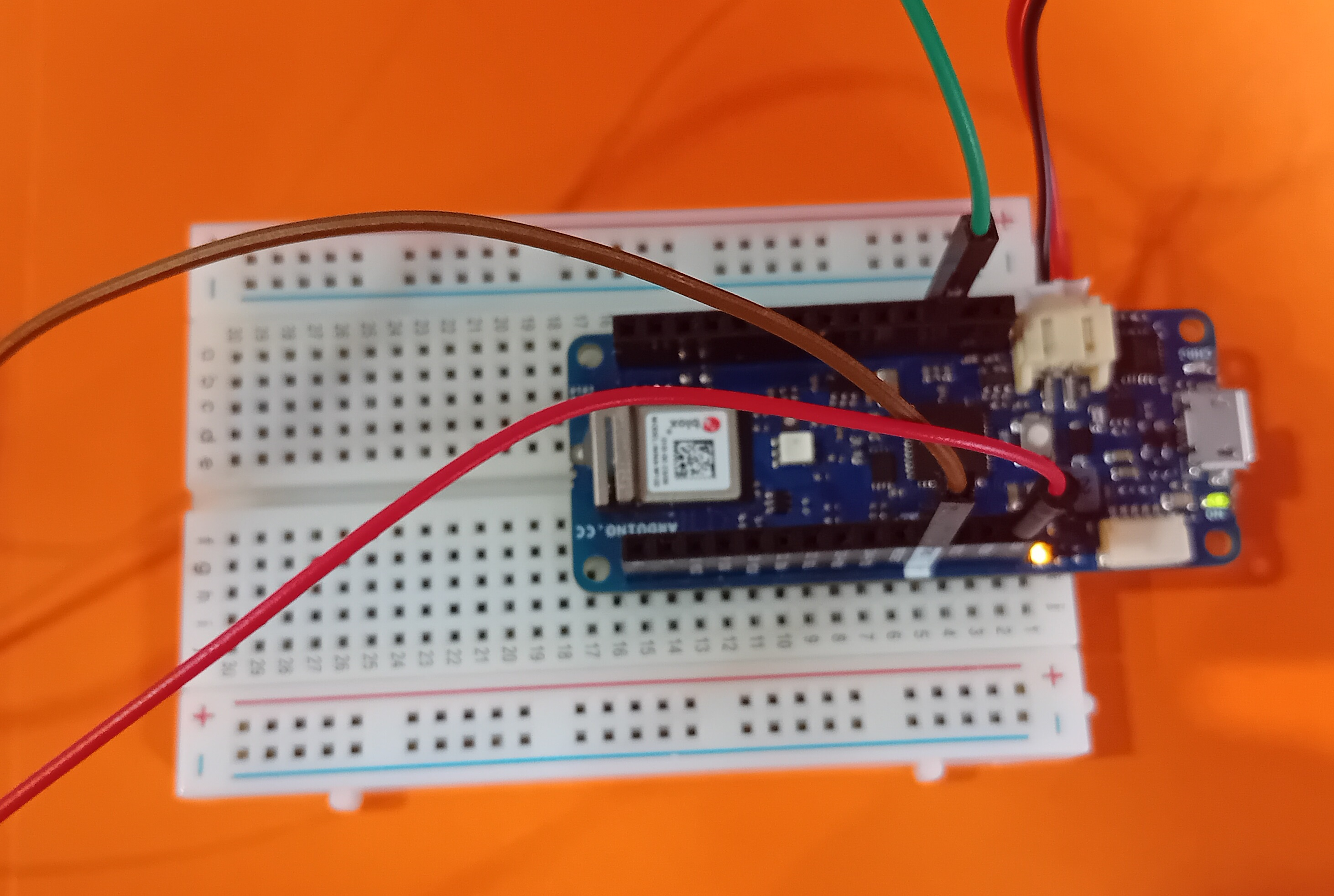

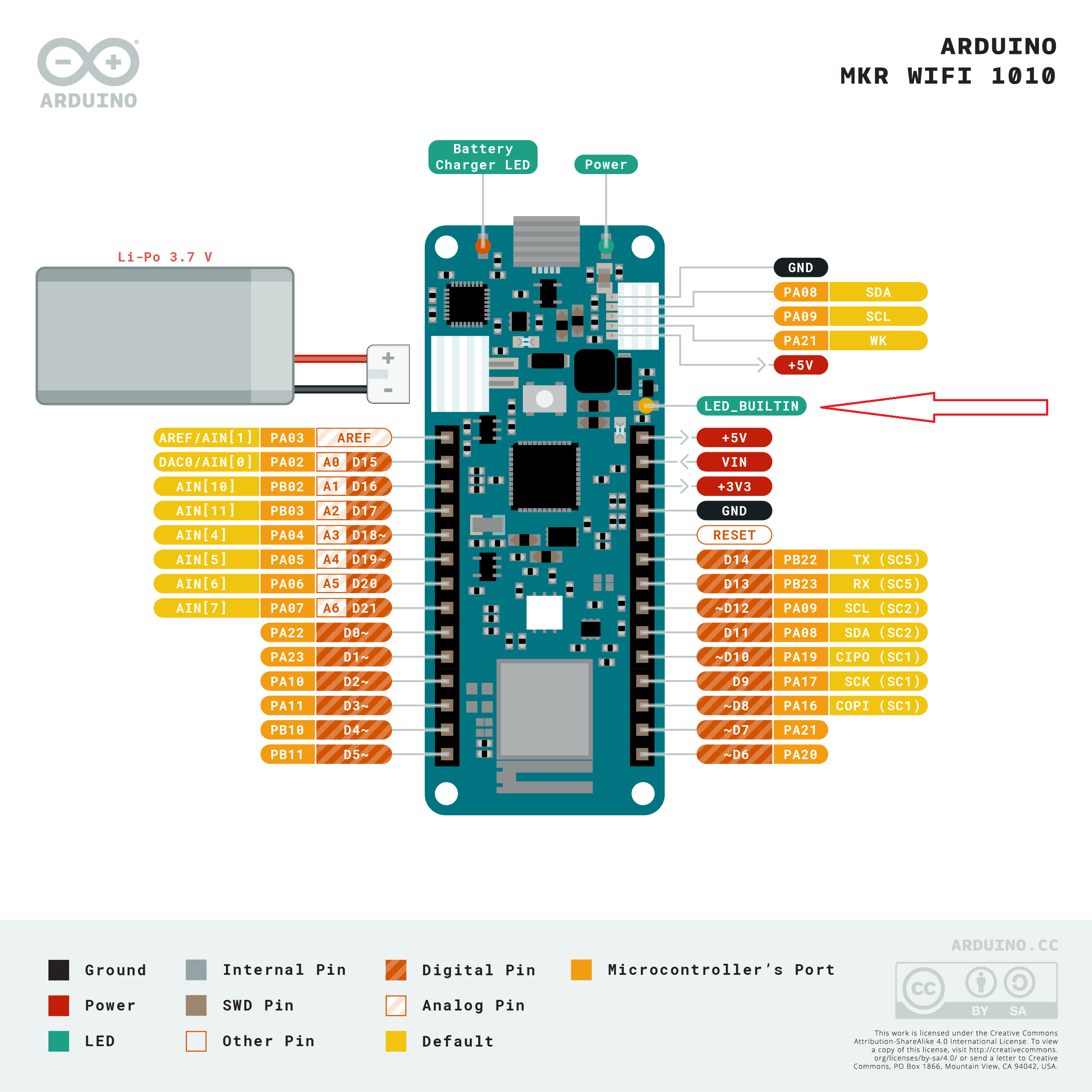

Arduino orok LED bat du: LED_BUILTIN. Gure kasuan, ARDUINO MKR Wifi 1010 plakaren eta TDS sentsorearen artean konexioa dugunean piztuko da. Argazki honetan ikus daiteke LED_BUILTIN non dagoen:
