Fritzing Diagrama

KONEXIOAK:

GND   ---> GND --->  URDINA
VCC    ---> 5V   --->   BERDEA
DATA   ---> D7  --->   HORIA

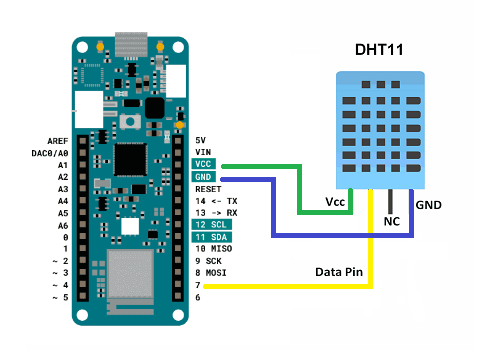

Fritzing diagrama DHT11
Az-delivery. Fritzing diagrama DHT11 (CC0)

DTH11 sentsorearen muntaketa

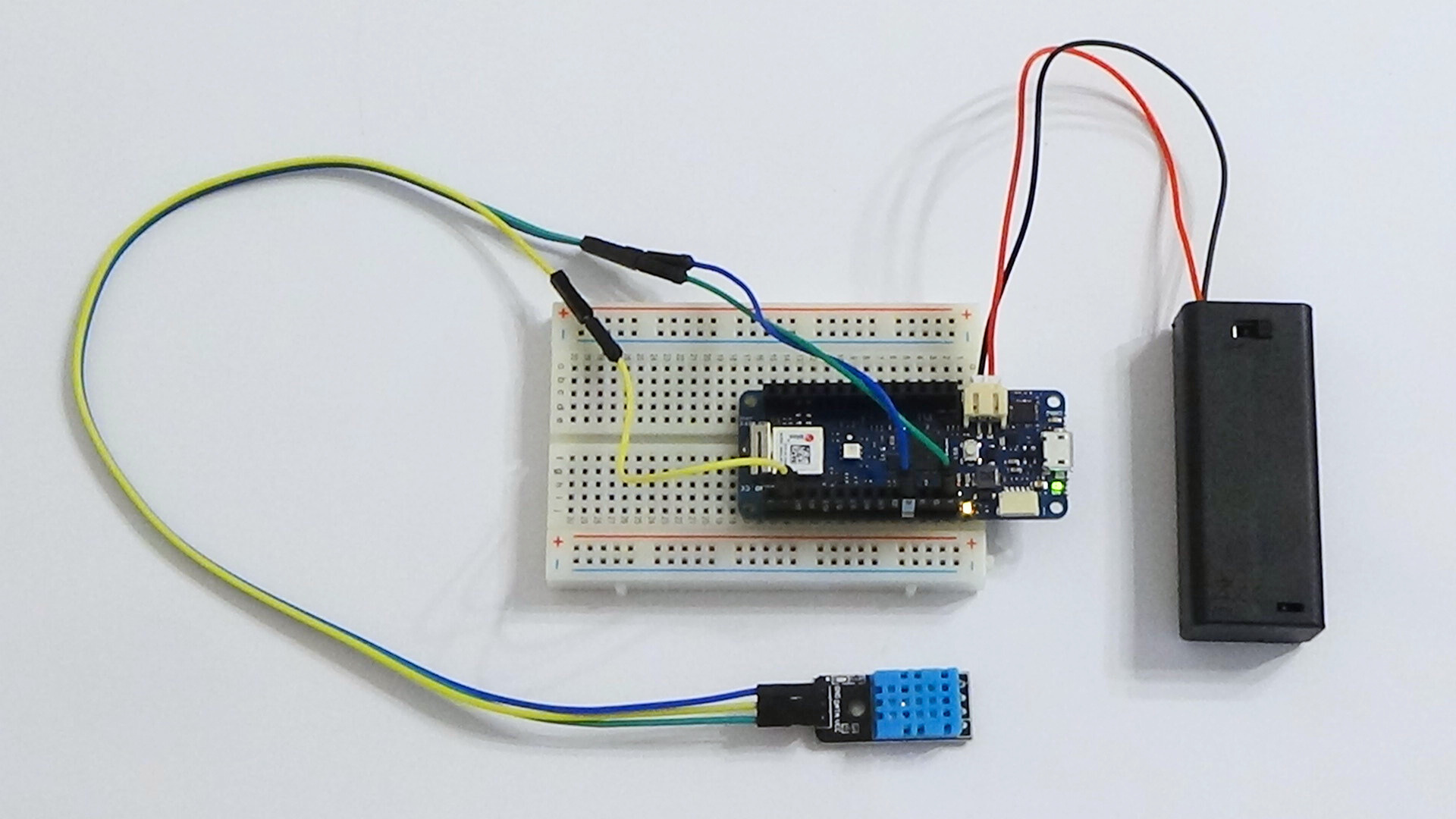

  • Arduino MKR wifi 1010 plaka muntatuko dugu oinarri baten gainean.
  • DHT11 plaka 3 kableren bitartez muntatuko dugu.
    • VCC edo elikaduratik Arduino MKR WiFi 1010 plakaren 5V pinera.
    • S/I-tik Arduino MKR WiFi 1010 plakaren 7 pinera.
    • GNDtik Arduino MKR WiFi 1010 plakaren GNDra. Arduino DHT11 Muntaia
Mercedes Jimeno Badiola - Asmoz Fundazioa. Arduino DHT11 Muntaia (CC0)

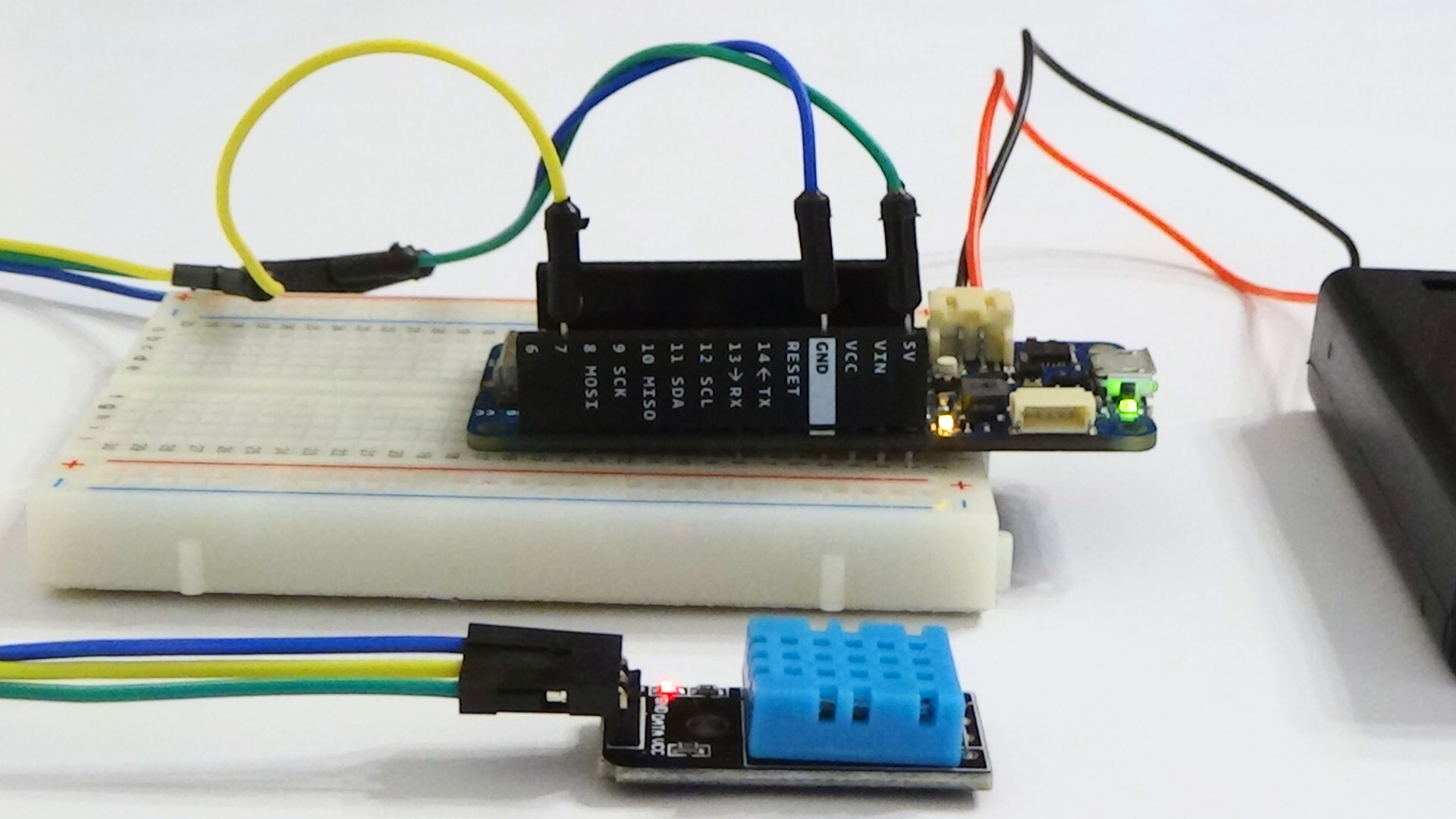

Montaje Arduino DHT11 - frontal
Mercedes Jimeno Badiola - Asmoz Fundazioa. Arduino DHT11 (CC0)



LED_BUILTIN

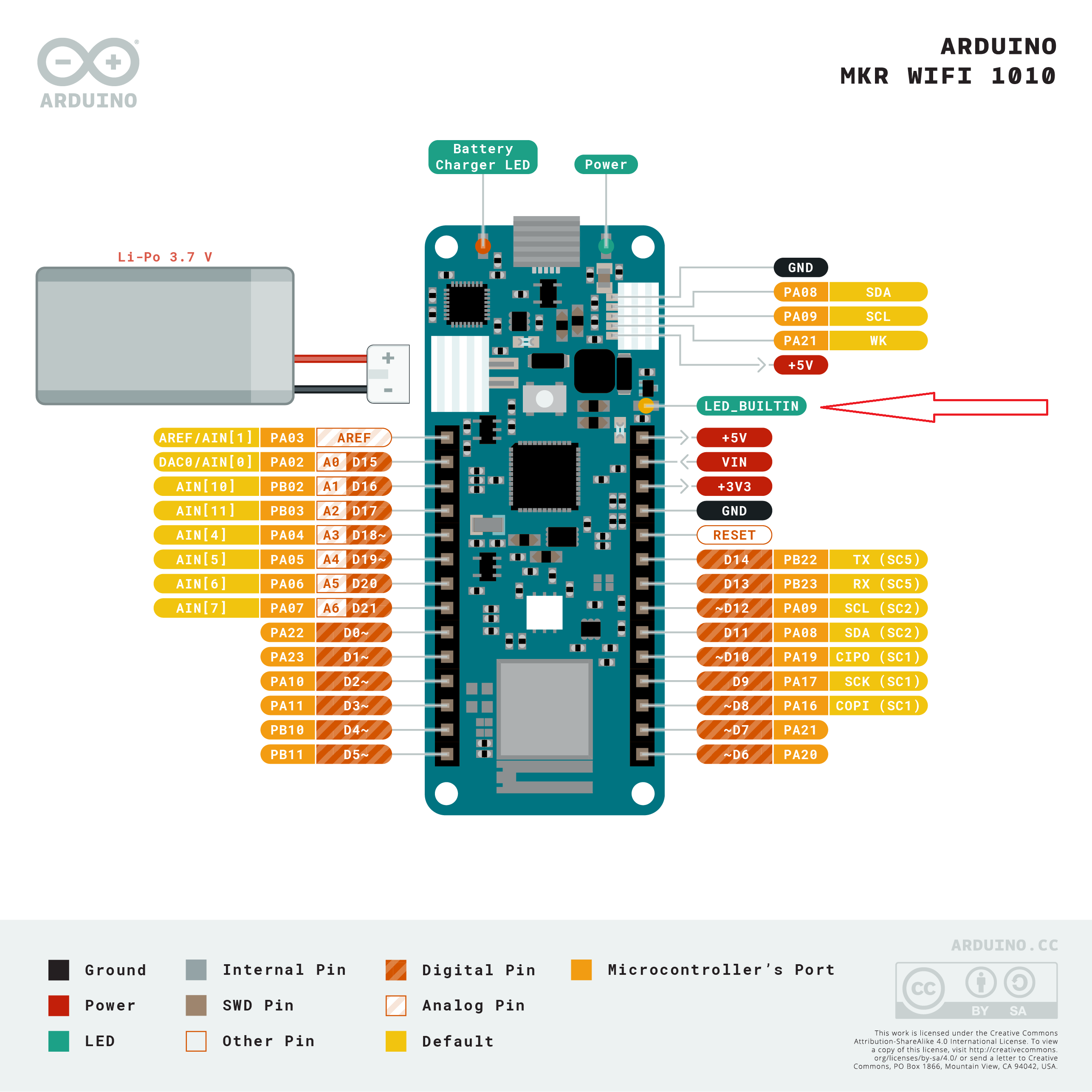

Arduino orok led argi bat du: LED_BUILTIN. Gure kasuan, ARDUINO MKR WiFi 1010 plakaren eta sentsorearen arteko konexioa piztuko da. Argazki honetan, LED_BUILTIN non dagoen ikusten da.

LED_BUILTIN
Arduino.cc. LED_BUILTIN (CC BY-SA)
